Bearings Category
添加时间：2024-11-19
更新时间：2025-07-12
价格：￥218.75元
库存：11件/套
品牌：NTN轴承
类型：圆锥滚子轴承套件.英制和J系列

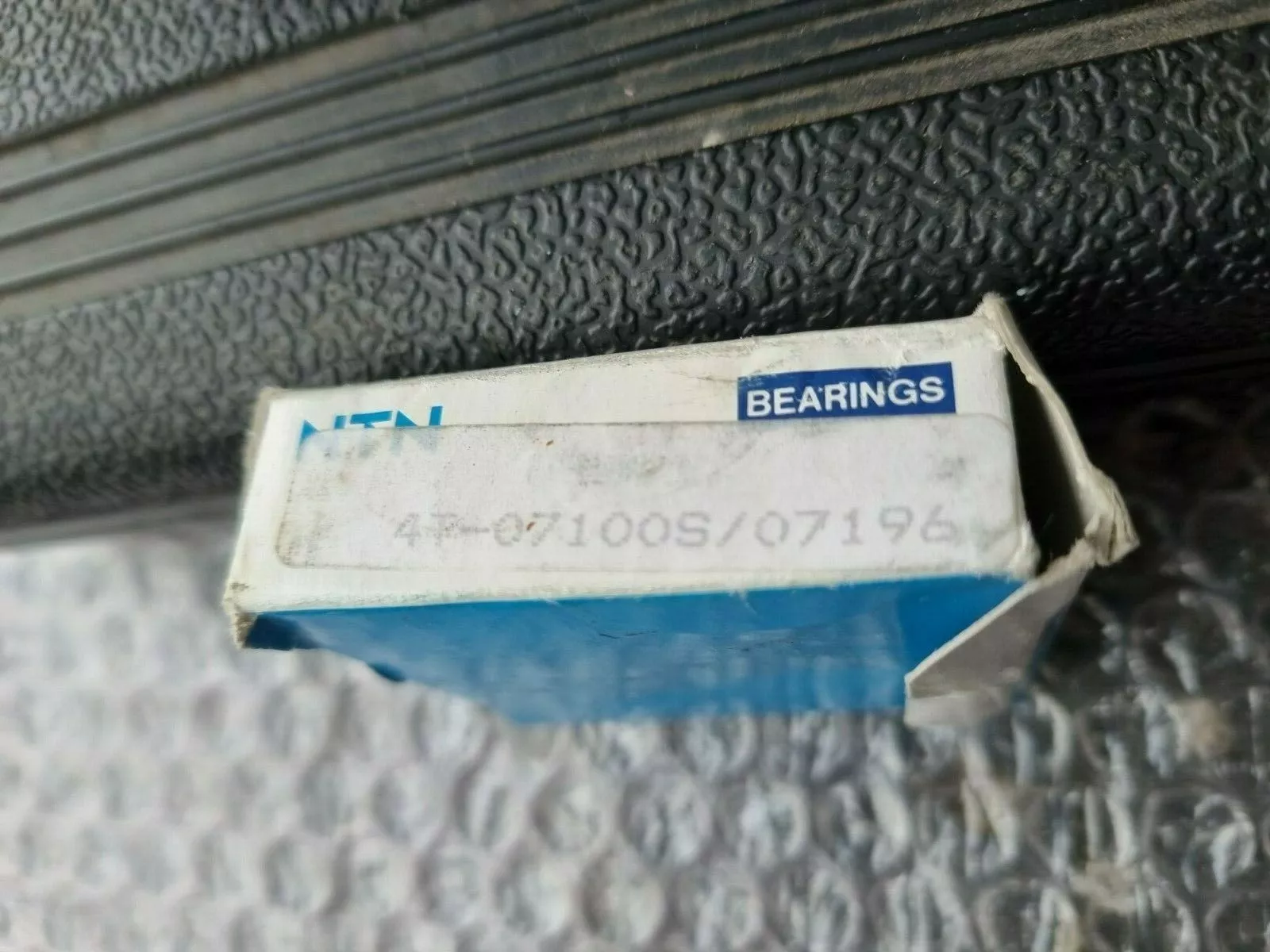

型号：4T-07100S/07196
基本代号：07100S/071
前缀：【4T-：特殊热处理】
电话：13924080008
在线询价 技术咨询NTN 4T-07100S/07196轴承，轴承型号：07100/07196，圆锥滚子轴承 - 英制系列和J系列。
4T-07100S/07196是【NTN轴承品牌】的型号，主要用在铁路车辆、燃汽轮机、减速装置、后轮、轧钢机辊道子、起重机吊钩、冶炼厂、制鞋、专用车等各大领域。
4T-07100S/07196轴承的基础规格是：（*50.005*13.495）。
详细信息如下：

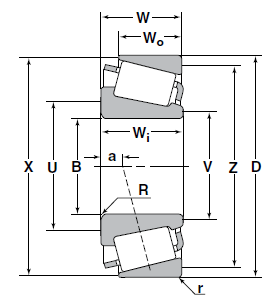

| 尺寸参数 | |
| B | 1.0000 in 25.400 mm |
| D | 1.9687 in 50.005 mm |
| Wo | 0.3750 in 9.525 mm |
| Wi | 0.5614 in 14.260 mm |
| W | 0.5313 in 13.495 mm |
| r | 0.0400 in 1.000 mm |
| R | 0.04 in 1.0 mm |
| a（有效荷载中心） | -0.1200 in -3.000 mm |
| U | 1.20 in 30.5 mm |
| V | 1.16 in 29.5 mm |
| X | 1.85 in 47.0 mm |
| Z | 1.75 in 44.5 mm |
| 技术参数 | |
| 类型 | 圆锥滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 外壳渗碳钢 |
| 样式 | 内圈&外圈 |
| 精度等级 | Class 4 |
| 内圈型号 | 07100 |
| 外圈型号 | 07196 |
| 结构 | 单列 |
| 润滑方式 | 不带注油孔 |
| e（轴向载荷系数） | 0.40 |
| Y2（轴向载荷系数） | 1.49 |
| Y0（轴向载荷系数） | 0.82 |
| 基本额定静载荷 | 6250 lbf 27900 N 27.90 kN |
| 基本额定动载荷 | 5850 lbf 26000 N 26.00 kN |
| 附件 | 开式 |
| 重量 | 0.258 lb 0.117 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
