添加时间：2024-11-08
更新时间：2025-05-23
价格：￥178.71元
库存：27件/套
品牌：NTN轴承
类型：双列角接触球轴承
型号：3209S
基本代号：3209
后缀：【S：压制钢保持架】
电话：13924080008

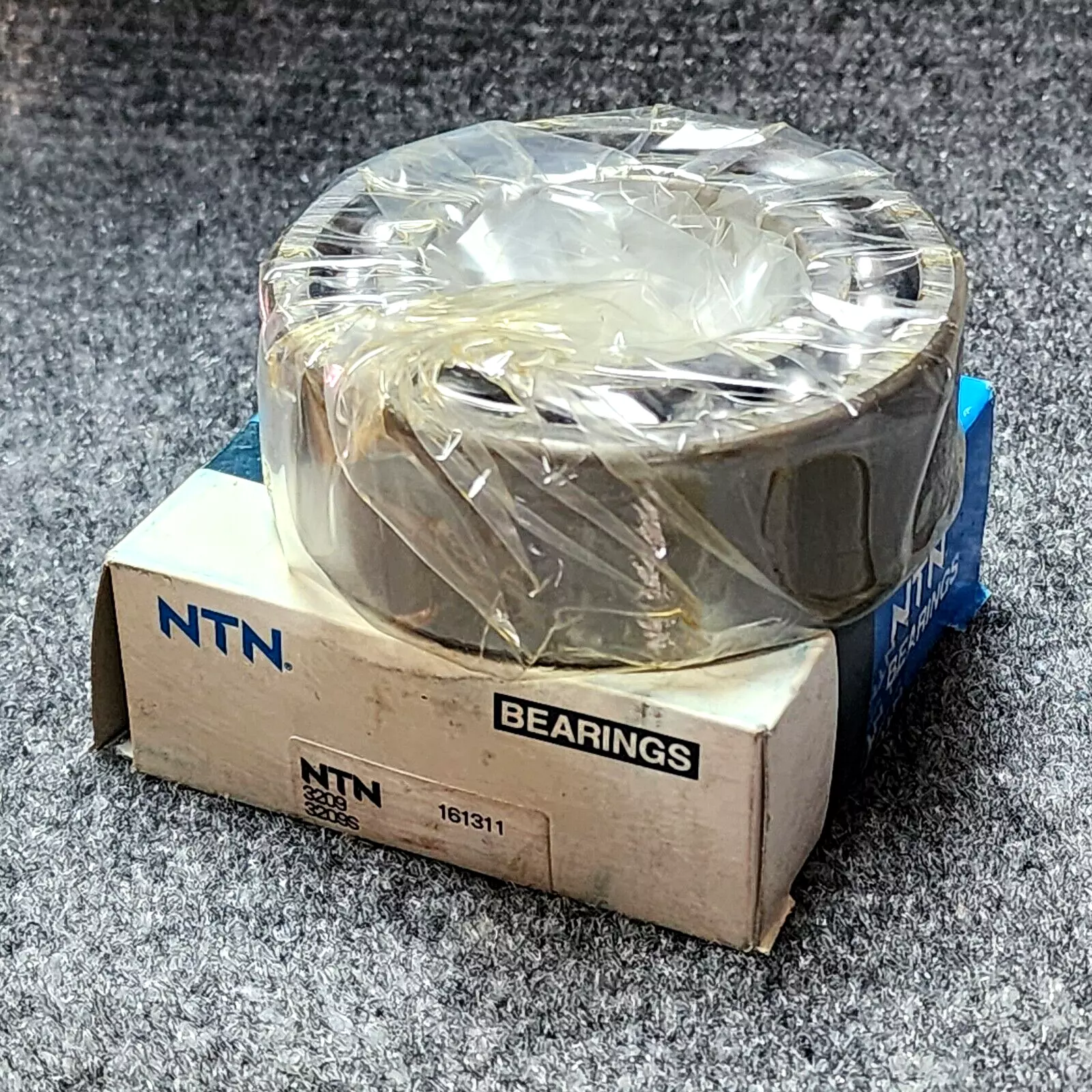

在线询价 技术咨询NTN 3209S轴承，轴承型号：3209，双列角接触球轴承 - 开式。
3209S是【NTN轴承品牌】的型号，主要用在燃汽轮机、各类变速器、木工机械、铁路车辆、破碎机、机床主轴、电机厂、洗染、混凝土机械等各大领域。
3209S轴承的基础规格是：（45.000*85.000*30.200）。
详细信息如下：
| 尺寸参数 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 1.1890 in 30.200 mm |
| r | 0.0433 in 1.100 mm |
| 接触角 | 32 º |
| a | 2.0669 in 52.500 mm |
| da min | 2.0472 in 52.000 mm |
| Da max | 3.0709 in 78.000 mm |
| ras max | 0.0394 in 1.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 11400 lbf 50500 N 50.50 kN |
| 基本额定动载荷 | 9650 lbf 43000 N 43.00 kN |
| 附件 | 开式 |
| 重量 | 1.508 lb 0.684 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
