添加时间：2024-11-08
更新时间：2025-07-12
价格：￥218.61元
库存：3件/套
品牌：NTN轴承
类型：双列角接触球轴承
型号：3309SC3
基本代号：3309
后缀：【S：压制钢保持架】【C3：C3 游隙（大于 CN 游隙）】
电话：13924080008

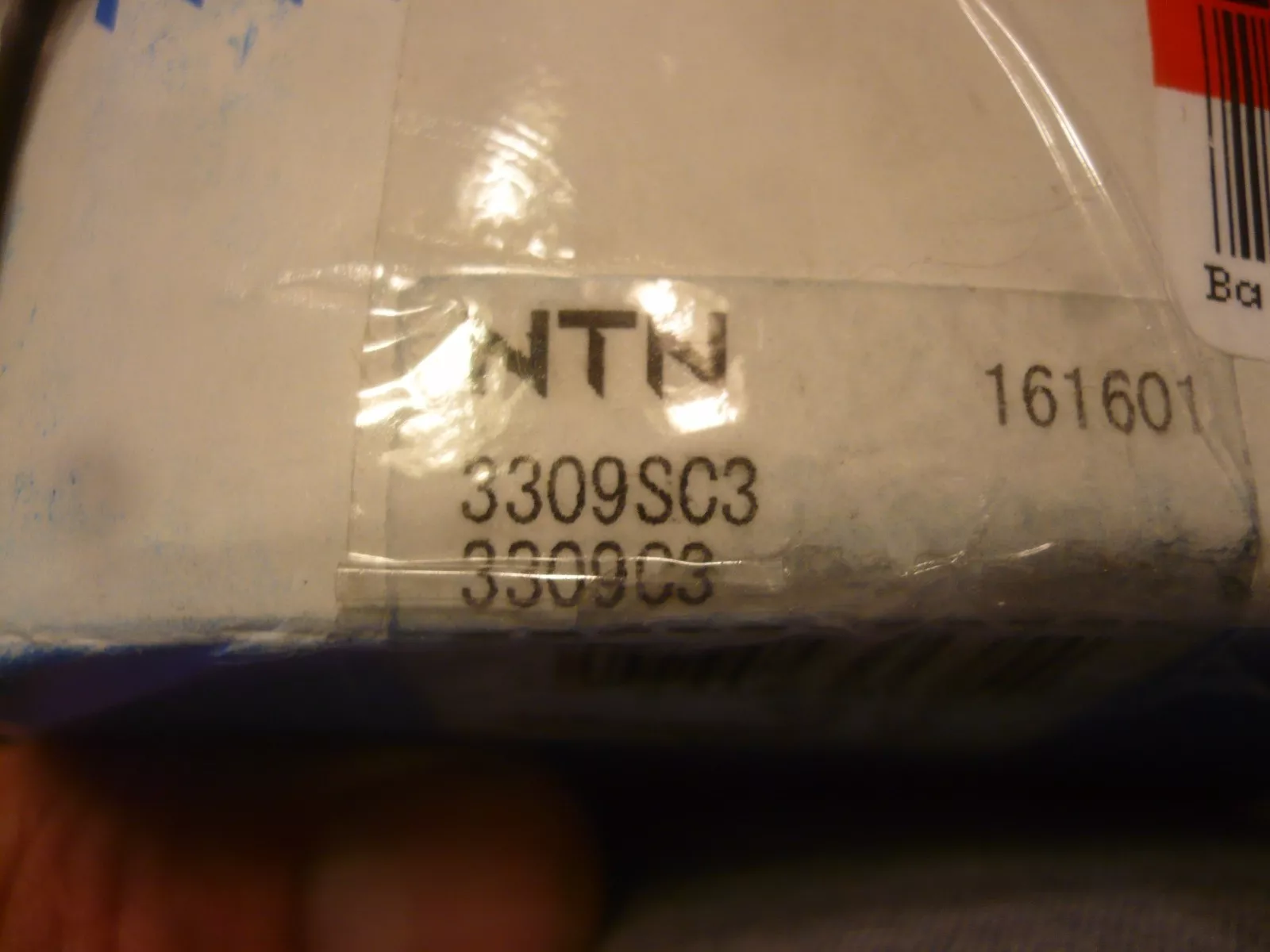

在线询价 技术咨询NTN 3309SC3轴承，轴承型号：3309，双列角接触球轴承 - 开式。
3309SC3是【NTN轴承品牌】的型号，主要用在电气装置部件、油泵、汽车发动机、机床主轴、造纸机械、起重机吊钩、船舶用螺旋桨轴、薄膜拉伸、强夯机等各大领域。
3309SC3轴承的基础规格是：（45.000*100.000*39.700）。
详细信息如下：
| 尺寸参数 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.5630 in 39.700 mm |
| r | 0.0591 in 1.500 mm |
| 接触角 | 32 º |
| a | 2.4016 in 61.000 mm |
| da min | 2.1063 in 53.500 mm |
| Da max | 3.6024 in 91.500 mm |
| ras max | 0.0591 in 1.500 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 17600 lbf 78500 N 78.50 kN |
| 基本额定动载荷 | 16400 lbf 73000 N 73.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
