价格：￥378.00元
库存：20件/套
品牌：NTN轴承
类型：双列角接触球轴承
型号：TM-5206BX3JNX6W3-2
基本代号：5206
前缀：【TM-：长寿命TMB轴承】
后缀：【B： 40º 接触角】【X3：X3 型倒角】【JN：未知后缀】【X6：X6 型特殊倒角】【W3-2：BOWER后缀，接触角顶点位于轴承内部，高承载型】
电话：13924080008
在线询价 技术咨询NTN TM-5206BX3JNX6W3-2轴承，轴承型号：5206，双列角接触球轴承 - 开式，5200&5300系列。
TM-5206BX3JNX6W3-2是【NTN轴承品牌】的型号，主要用在飞机喷气式发动机、燃汽轮机、泵、后轮、造纸机械、起重机吊钩、燃机、破碎、强夯机等各大领域。
TM-5206BX3JNX6W3-2轴承的基础规格是：（30.000*62.000*23.800）。
详细信息如下：

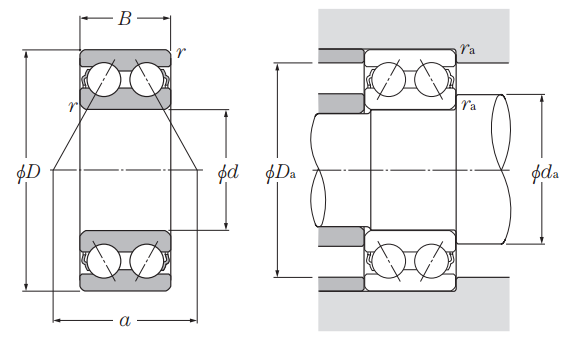

| 尺寸参数 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.9370 in 23.800 mm |
| r | 0.0394 in 1.000 mm |
| 接触角 | 25 º |
| a | 1.4370 in 36.500 mm |
| da min | 1.4173 in 36.000 mm |
| Da max | 2.2047 in 56.000 mm |
| ras max | 0.0394 in 1.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 9500转/分钟 |
| 极限转速-脂润滑 | 7100转/分钟 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 4750 lbf 21100 N 21.10 kN |
| 基本额定动载荷 | 6650 lbf 29600 N 29.60 kN |
| 附件 | 开式 |
| 重量 | 0.658 lb 0.298 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
