添加时间：2024-11-06
更新时间：2025-05-23
价格：￥26.25元
库存：66件/套
品牌：NTN轴承
类型：单列深沟球轴承
型号：2TS3-6MX-6803AZ#01
基本代号：6803
前缀：【2TS3-：高温轴承，最高200 °C】【6MX-：未知前缀，应为特殊材质】
后缀：【A：内部设计优化】【Z：单面带钢制防尘盖】【#01：包装代码】
电话：13924080008

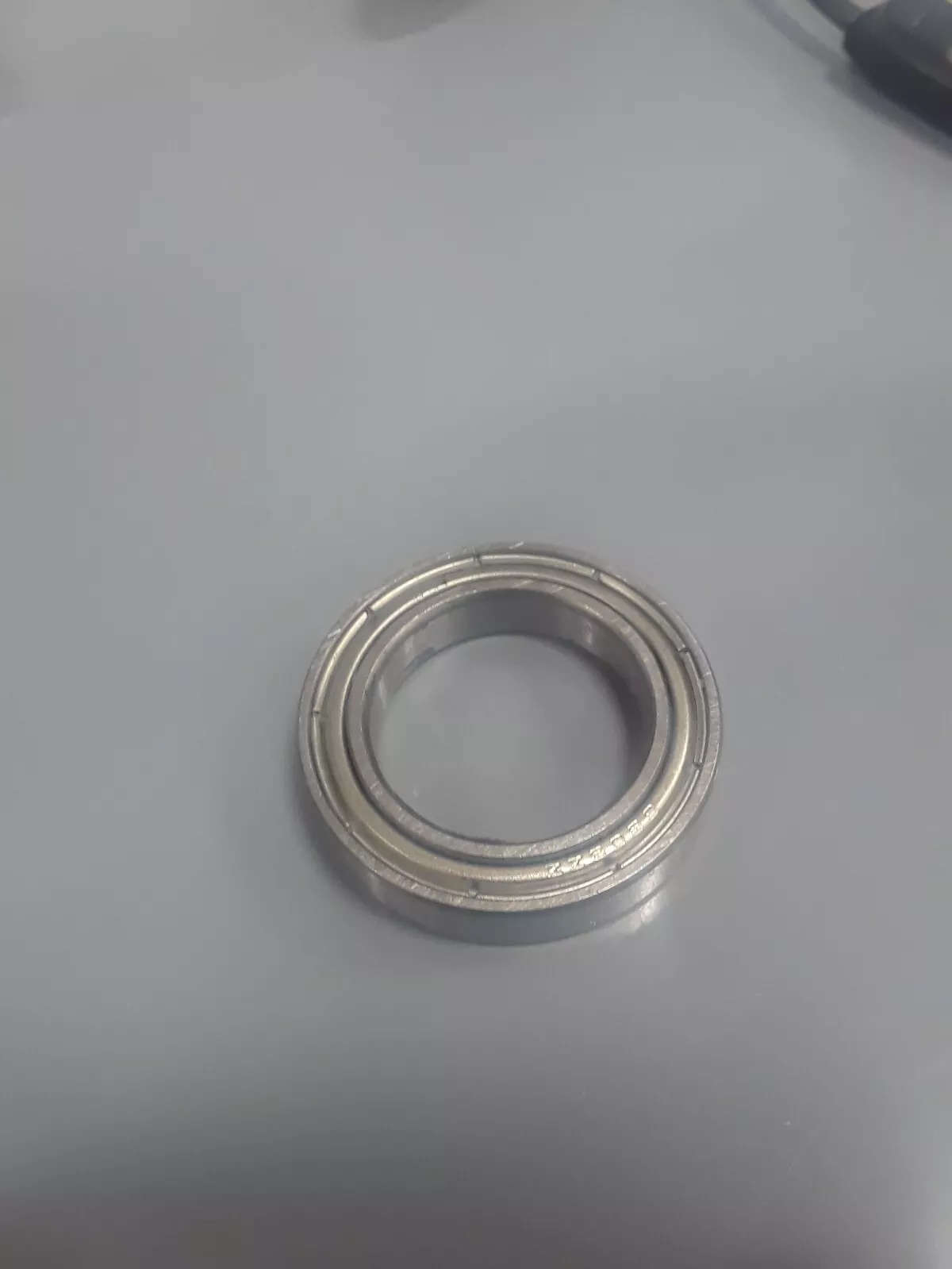

在线询价 技术咨询NTN 2TS3-6MX-6803AZ#01轴承，轴承型号：6803Z，单列深沟球轴承 - 单面防尘盖。
2TS3-6MX-6803AZ#01是【NTN轴承品牌】的型号，主要用在飞机喷气式发动机、燃汽轮机、桥式起重机、后轮、铁路车辆车轴、石油钻机、燃机、制鞋、解体机等各大领域。
2TS3-6MX-6803AZ#01轴承的基础规格是：（17.000*26.000*5.000）。
详细信息如下：
| 尺寸参数 | |
| d | 0.6693 in 17.000 mm |
| D | 1.0236 in 26.000 mm |
| B | 0.1969 in 5.000 mm |
| r | 0.0118 in 0.300 mm |
| da min | 0.7480 in 19.000 mm |
| da max | 0.7677 in 19.500 mm |
| Da max | 0.9449 in 24.000 mm |
| ras max | 0.0118 in 0.300 mm |
| 技术参数 | |
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 28000转/分钟 |
| 极限转速-脂润滑 | 24000转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 24.0 |
| 径向游隙 | CN |
| 基本额定静载荷 | 330 lbf 1460 N 1.46 kN |
| 基本额定动载荷 | 550 lbf 2470 N 2.47 kN |
| 附件 | 单面防尘盖 |
| 重量 | 0.015 lb 0.007 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
