Bearings Category
添加时间：2024-11-08
更新时间：2024-11-23
价格：￥126.00元
库存：1件/套
品牌：NTN轴承
类型：单列角接触球轴承.Ultage型

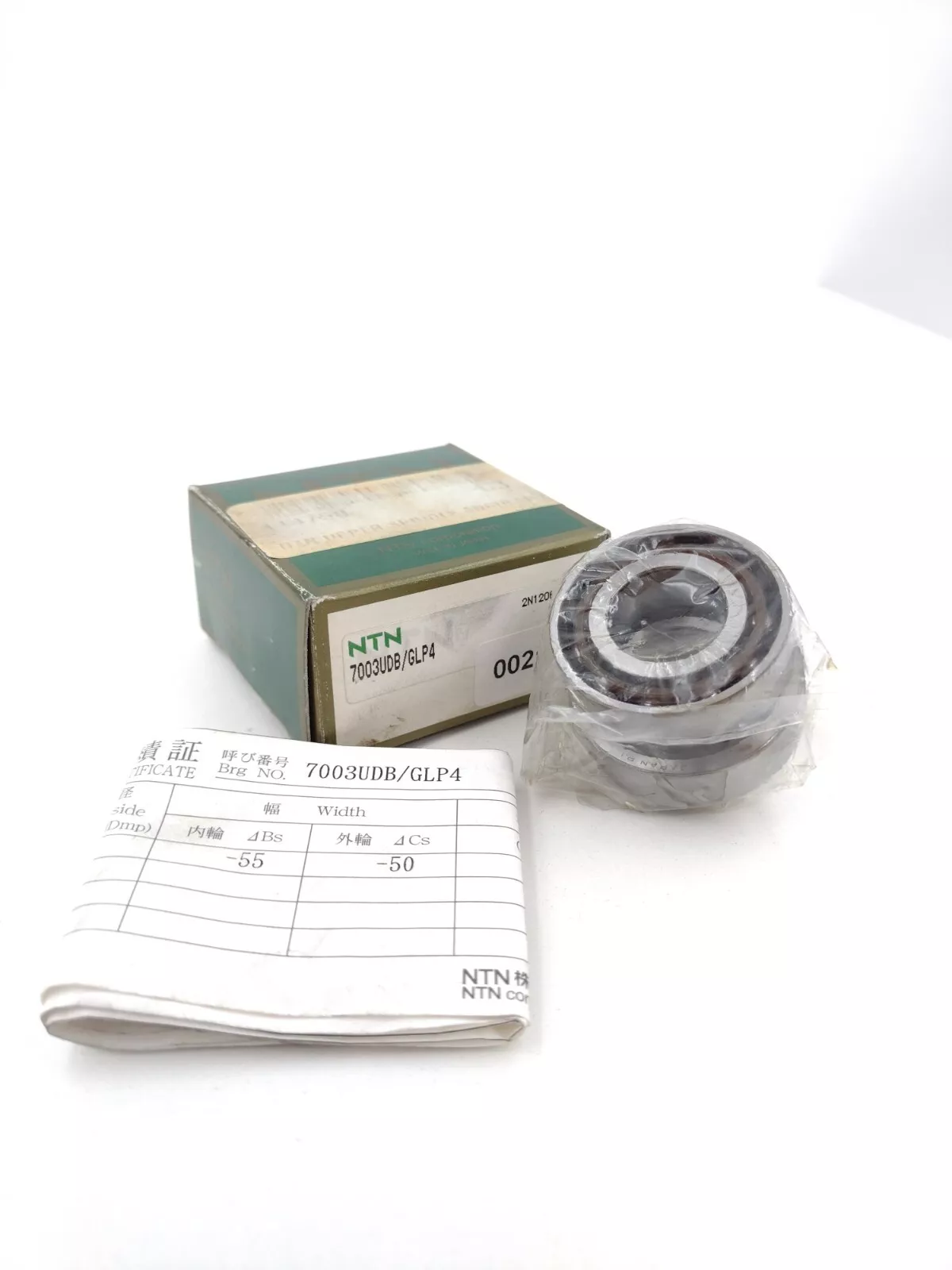

型号：7003UDB/GLP4
基本代号：7003
后缀：【U：Ultage 标准】【DB：双列背靠背（<>）配对】【/GL：轻型预紧】【P4：ISO 4级精度（高于P5）】
电话：13924080008
在线询价 技术咨询NTN 7003UDB/GLP4轴承，轴承型号：7003U，单列角接触球轴承 - Ultage系列。
7003UDB/GLP4是【NTN轴承品牌】的型号，主要用在农业机械、油泵、纺织机械传动轴、机床主轴、铁路车辆车轴、石油钻机、钢铁厂、塑料、给料机械等各大领域。
7003UDB/GLP4轴承的基础规格是：（17.000*35.000*10.000）。
详细信息如下：

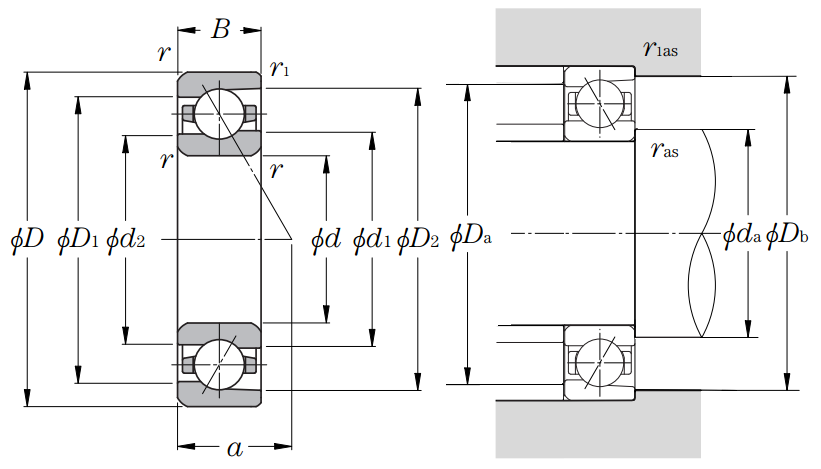

| 尺寸参数 | |
| d | 0.6693 in 17.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.3937 in 10.000 mm |
| d1 | 0.9055 in 23.000 mm |
| d2 | 0.8504 in 21.600 mm |
| D1 | 1.1417 in 29.000 mm |
| D2 | 1.2598 in 32.000 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接触角 | 30 º |
| a（负荷中心） | 0.4961 in 12.600 mm |
| da min | 0.7677 in 19.500 mm |
| Da max | 1.2795 in 32.500 mm |
| Db max | 1.3307 in 33.800 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0059 in 0.150 mm |
| 双列宽度 | 0.7874 in 20.000 mm |
| 三列宽度 | 1.1811 in 30.000 mm |
| 四列宽度 | 1.8898 in 48.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 45000转/分钟 |
| 极限转速-脂润滑 | 33000转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 945 lbf 4200 N 4.20 kN |
| 基本额定动载荷 | 1720 lbf 7650 N 7.65 kN |
| 附件 | 开式 |
| 重量 | 0.082 lb 0.037 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
