添加时间：2024-11-13
更新时间：2025-04-04
价格：￥535.26元
库存：58件/套
品牌：NTN轴承
类型：双列角接触球轴承
型号：7209CDB/GNP5
基本代号：7209
后缀：【C：接触角 15°】【DB：双列背靠背（<>）配对】【/GN：正常预紧】【P5：ISO 5级精度（高于P6）】
电话：13924080008

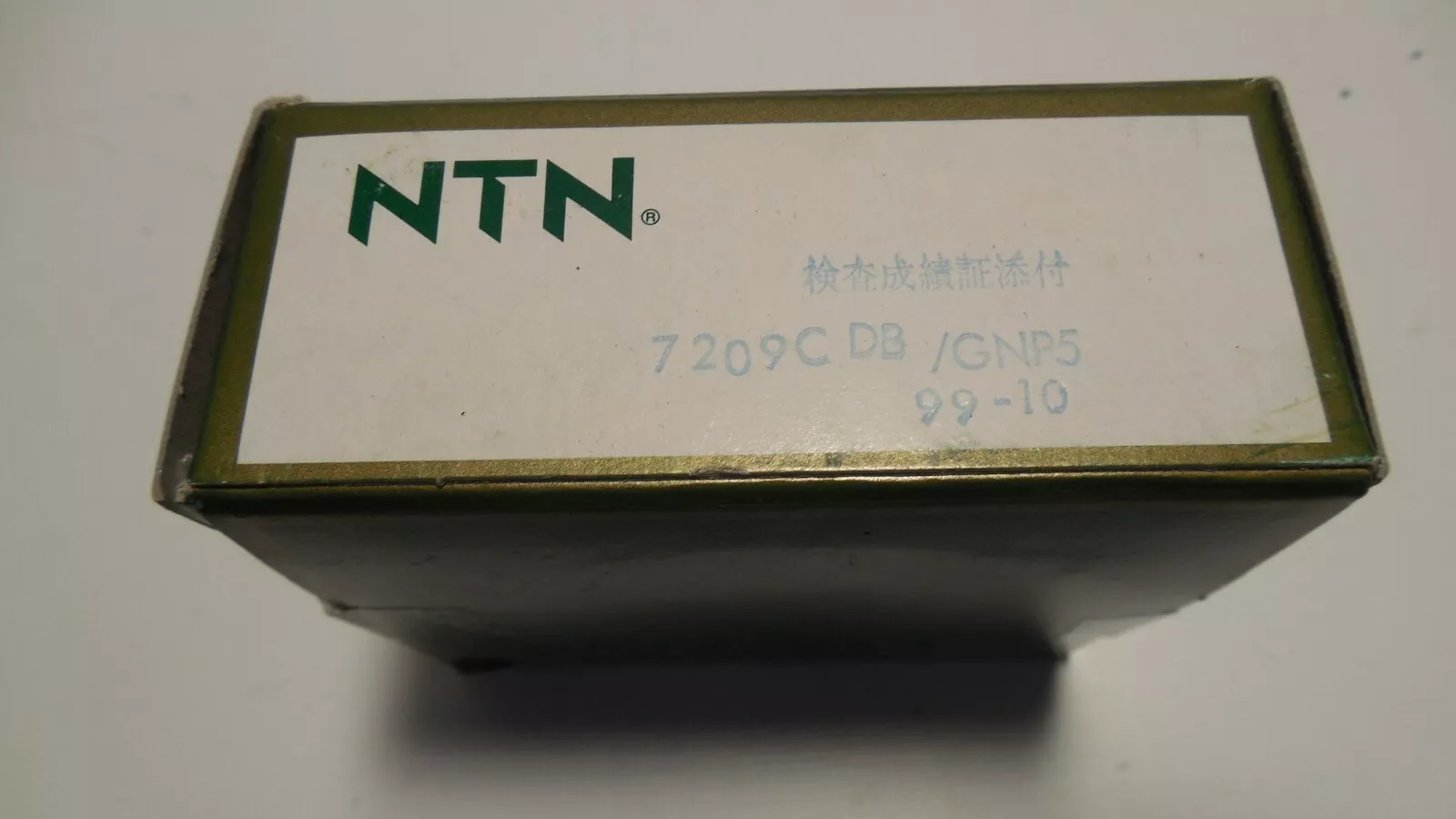

在线询价 技术咨询NTN 7209CDB/GNP5轴承，轴承型号：7209CDB/GNP5，双联角接触球轴承 - 背对背配对。
7209CDB/GNP5是【NTN轴承品牌】的型号，主要用在农业机械、空气压缩机、汽车发动机、大型农业机械、铁路车辆车轴、汽车转向销、钢铁厂、钟表、掘进机等各大领域。
7209CDB/GNP5轴承的基础规格是：（45.000*85.000*）。
详细信息如下：
| 尺寸参数 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| 2B | 1.4961 in 38.000 mm |
| d1 | 2.2559 in 57.300 mm |
| D1 | 2.8543 in 72.500 mm |
| D2 | 3.0748 in 78.100 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| da min | 2.0472 in 52.000 mm |
| Db max | 3.1693 in 80.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 13000转/分钟 |
| 极限转速-脂润滑 | 10000转/分钟 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 基本额定静载荷 | 12900 lbf 57500 N 57.50 kN |
| 基本额定动载荷 | 15000 lbf 66500 N 66.50 kN |
| 附件 | 开式 |
| 重量 | 1.759 lb 0.798 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
