添加时间：2024-11-14
更新时间：2025-07-13
价格：￥160.65元
库存：15件/套
品牌：NTN轴承
类型：单列角接触球轴承
型号：7309BG
基本代号：7309
后缀：【B：接触角 40°】【G：单列万能配对】
电话：13924080008

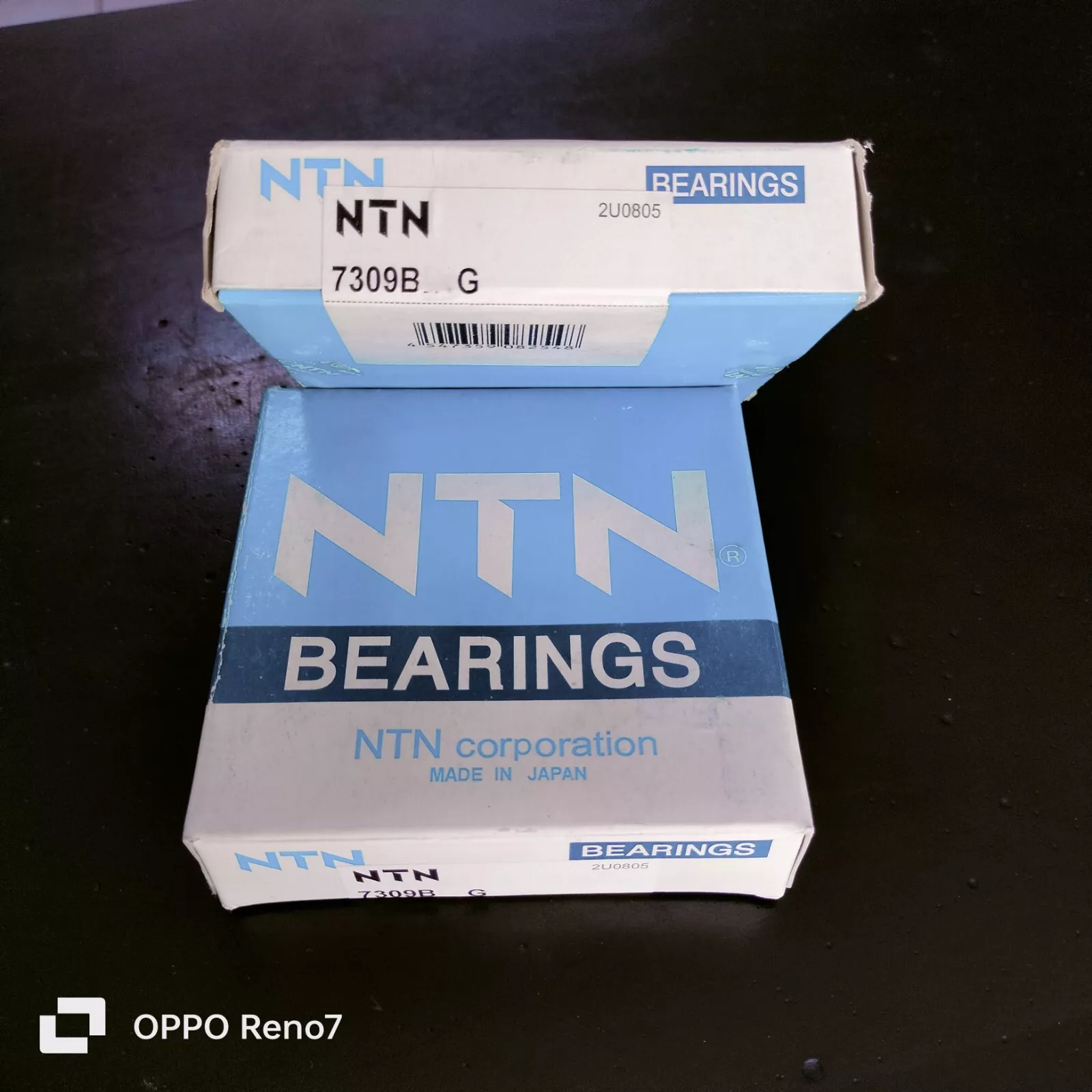

在线询价 技术咨询NTN 7309BG轴承，轴承型号：7309BG，单列角接触球轴承 - 开式。
7309BG是【NTN轴承品牌】的型号，主要用在燃汽轮机、差速器小齿轮轴、挖土机履带轮、小齿轮轴、各类产业用减速机、机床主轴、电机厂、电子、混凝土机械等各大领域。
7309BG轴承的基础规格是：（45.000*100.000*25.000）。
详细信息如下：
| 尺寸参数 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.9843 in 25.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接触角 | 40 º |
| a（负荷中心） | 1.6929 in 43.000 mm |
| da min | 2.1063 in 53.500 mm |
| db min | 1.9882 in 50.500 mm |
| Da max | 3.6024 in 91.500 mm |
| Db max | 3.7205 in 94.500 mm |
| ras max | 0.0591 in 1.500 mm |
| r1as max | 0.0394 in 1.000 mm |
| 双列宽度 | 1.9685 in 50.000 mm |
| 三列宽度 | 2.9528 in 75.000 mm |
| 四列宽度 | 3.9370 in 100.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 8900转/分钟 |
| 极限转速-脂润滑 | 6600转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 基本额定静载荷 | 9000 lbf 40000 N 40.00 kN |
| 基本额定动载荷 | 13200 lbf 58500 N 58.50 kN |
| 附件 | 开式 |
| 重量 | 1.867 lb 0.847 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
