添加时间：2024-11-14
更新时间：2025-04-05
价格：￥3150.00元
库存：1件/套
品牌：NTN轴承
类型：单列角接触球轴承
型号：7816T1G/GMP4
基本代号：7816
后缀：【T1：机加工酚醛树脂保持架】【G：单列万能配对】【/GM：中等预紧】【P4：ISO 4级精度（高于P5）】
电话：13924080008

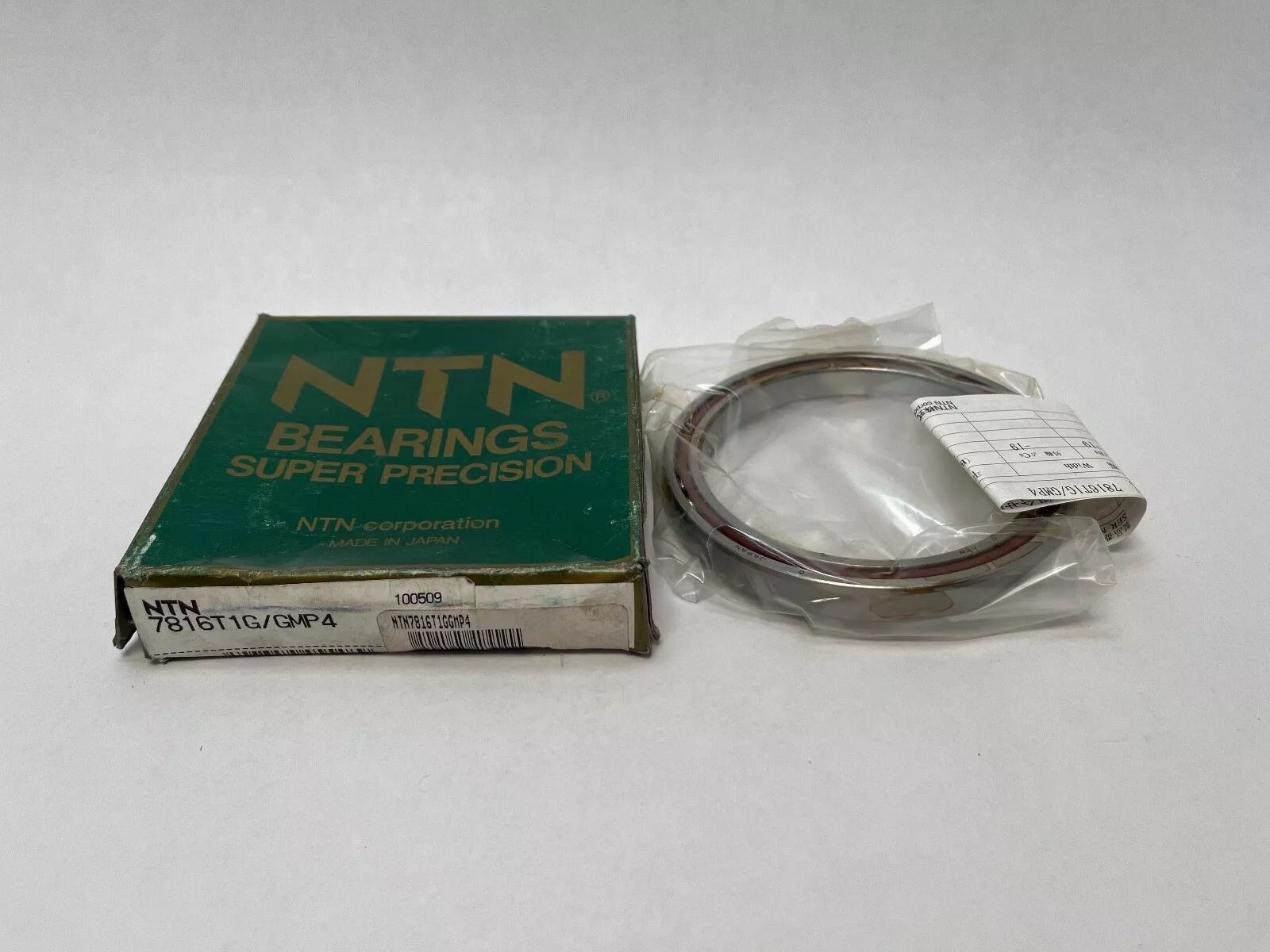

在线询价 技术咨询NTN 7816T1G/GMP4轴承，轴承型号：7816CG/GNP4，单列角接触球轴承 - 开式。
7816T1G/GMP4是【NTN轴承品牌】的型号，主要用在变速器、印刷机械、桥式起重机、轧钢机辊颈、破碎机、石油钻机转环、立式电动机、破碎、凿岩机械等各大领域。
7816T1G/GMP4轴承的基础规格是：（80.000*100.000*10.000）。
详细信息如下：
| 尺寸参数 | |
| d | 3.1496 in 80.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.3937 in 10.000 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接触角 | 15 º |
| a（负荷中心） | 0.6732 in 17.100 mm |
| da min | 3.3268 in 84.500 mm |
| Da max | 3.7598 in 95.500 mm |
| Db max | 3.8386 in 97.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
| d1 | 3.4094 in 86.600 mm |
| D2 | 3.7677 in 95.700 mm |
| 双列宽度 | 0.7874 in 20.000 mm |
| 三列宽度 | 1.1811 in 30.000 mm |
| 四列宽度 | 1.5748 in 40.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 12400转/分钟 |
| 极限转速-脂润滑 | 9300转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 单列 |
| 预紧力 | 一般水平 |
| 系数 | 15.9 |
| 基本额定静载荷 | 3950 lbf 17600 N 17.60 kN |
| 基本额定动载荷 | 3400 lbf 15100 N 15.10 kN |
| 附件 | 开式 |
| 重量 | 0.324 lb 0.147 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
