价格：￥76.20元
库存：36件/套
品牌：NTN轴承
类型：带偏心锁紧套外球面轴承.球面外圈
型号：AEL204-3/4LLCW8
基本代号：204-3/4
前缀：【AEL：外球面轴承，带偏心锁紧，窄内圈】
后缀：【LLC：双面带拦污栅式密封件】【W8：未知后缀】
电话：13924080008

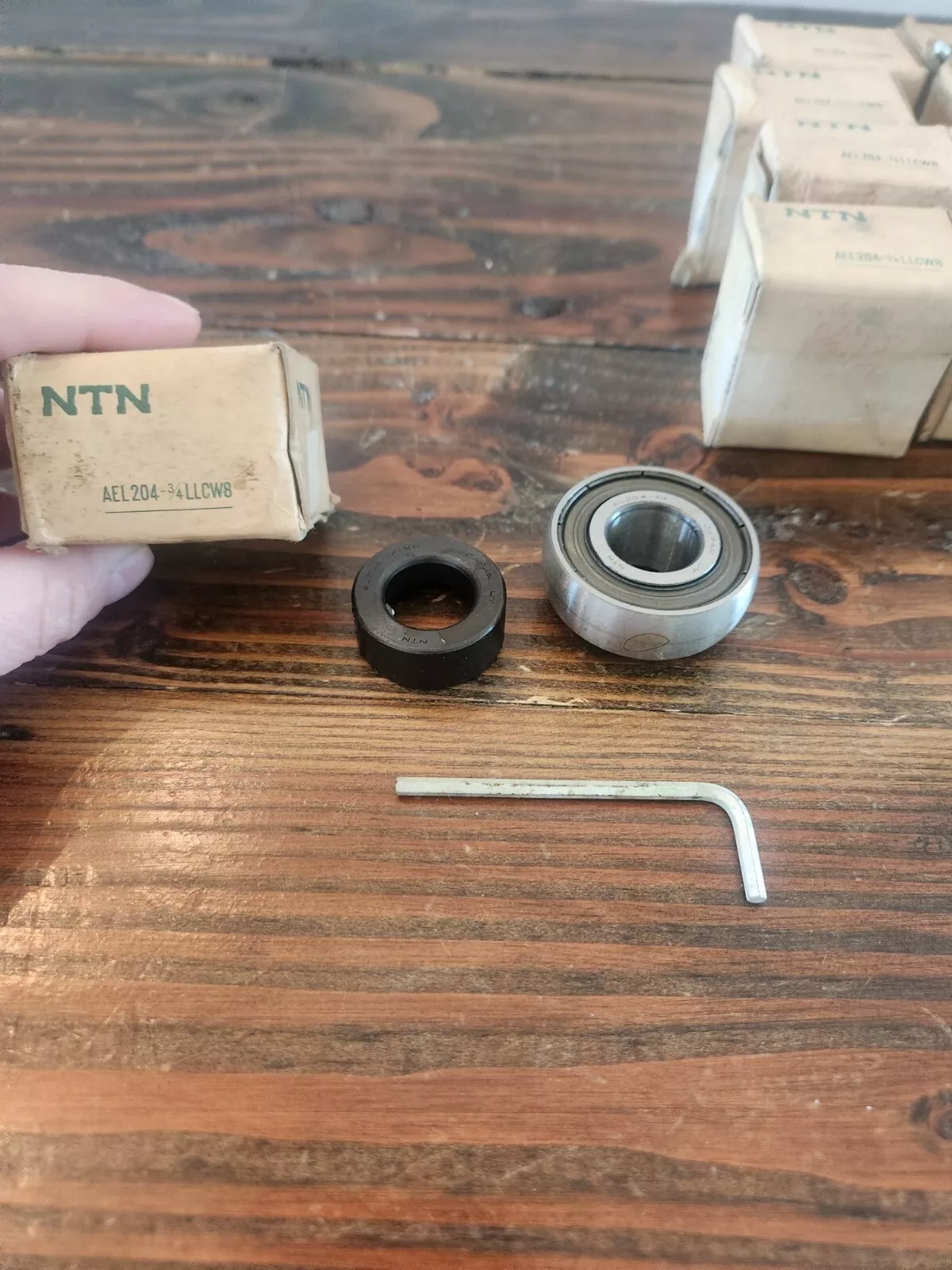

在线询价 技术咨询NTN AEL204-3/4LLCW8轴承，轴承型号：AEL204-012W3，带偏心锁紧套的外球面轴承，狭窄内圈 - 球面外圈。
AEL204-3/4LLCW8是【NTN轴承品牌】的型号，主要用在建筑机械、高频马达、压缩机、前轮、各类产业用减速机、机床等的变速装置、成形机、纺织、工程船舶等各大领域。
AEL204-3/4LLCW8轴承的基础规格是：（19.050*47.000*31.000）。
详细信息如下：
| 尺寸参数 | |
| d | 3/4 in 19.050 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.5512 in 14.000 mm |
| B | 0.8465 in 21.500 mm |
| B1 | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.2992 in 33.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 0.9252 in 23.500 mm |
| S | 0.2953 in 7.500 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 6700转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL204-012 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1500 lbf 6650 N 6.65 kN |
| 基本额定动载荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 双面密封 |
| 重量 | 0.375 lb 0.170 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
