Bearings Category
添加时间：2024-11-16
更新时间：2025-05-23
价格：￥131.36元
库存：1件/套
品牌：NTN轴承
类型：带紧定螺钉外球面轴承.圆柱外圈
型号：ASS205-100NR
基本代号：205-100
前缀：【AS：窄加厚内圈，带紧定螺钉】【S：圆柱外圈】
后缀：【NR：带止动环和止动槽】
电话：13924080008

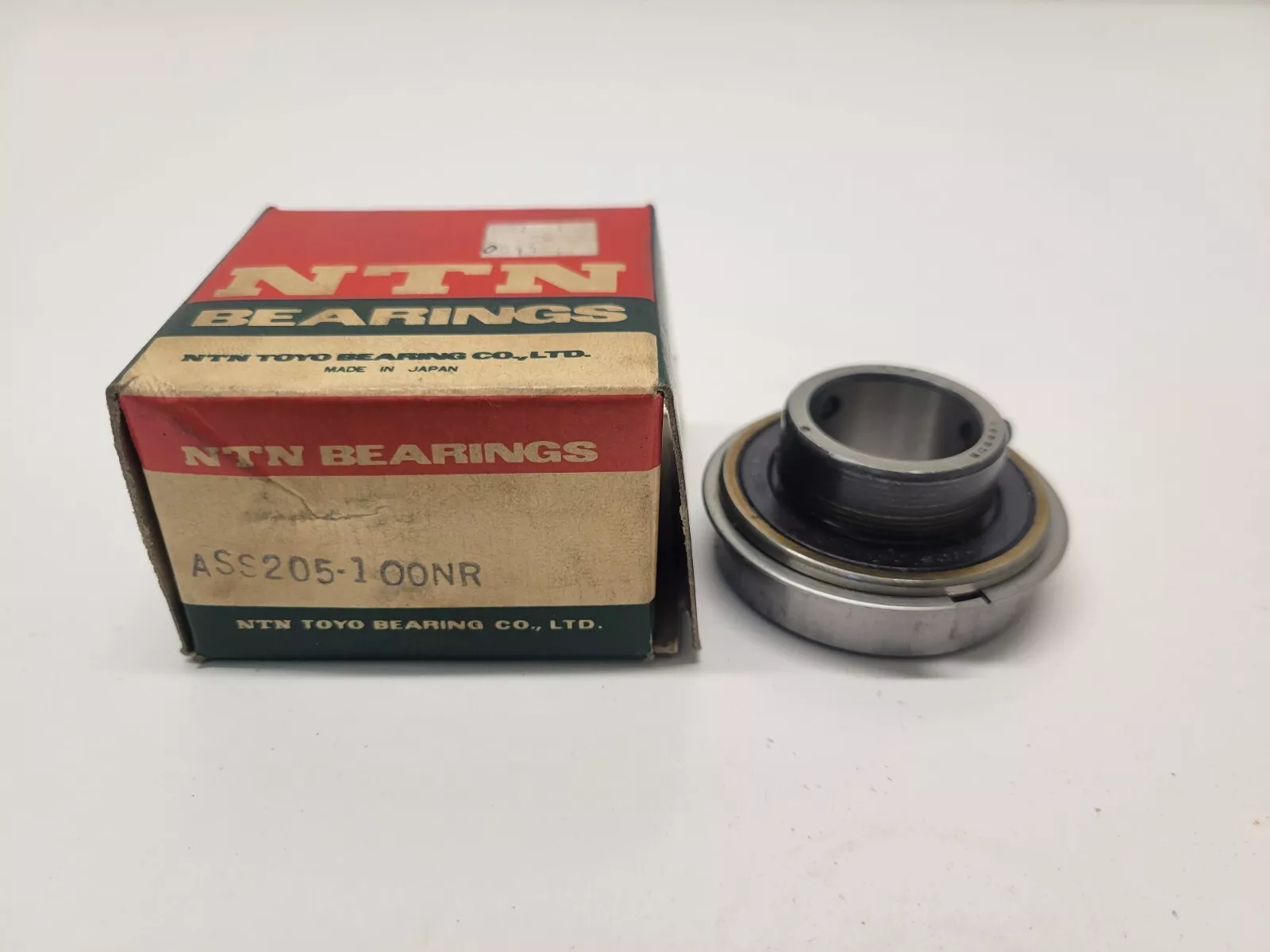

在线询价 技术咨询NTN ASS205-100NR轴承，轴承型号：ASS205-100NR，带紧定螺钉的外球面轴承，狭窄内圈 - 圆柱内径，带止动环。
ASS205-100NR是【NTN轴承品牌】的型号，主要用在燃汽轮机、各类变速器、纺织机械传动轴、铁路车辆、印刷机械、机床等的变速装置、电机厂、医药设备、压路机等各大领域。
ASS205-100NR轴承的基础规格是：（25.400*52.000*27.000）。
详细信息如下：

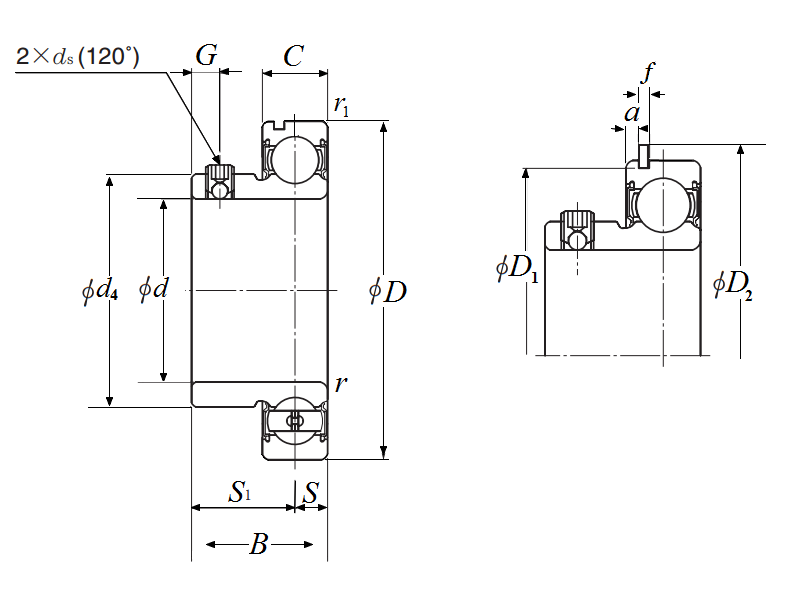

| 尺寸参数 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.0630 in 27.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.3346 in 33.900 mm |
| S1 | 0.7677 in 19.500 mm |
| S | 0.2953 in 7.500 mm |
| a | 0.0937 in 2.380 mm |
| f | 0.0441 in 1.120 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.353 lb 0.160 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
