Bearings Category
添加时间：2024-11-18
更新时间：2025-07-13
价格：￥63.00元
库存：3件/套
品牌：NTN轴承
类型：带紧定螺钉外球面轴承.圆柱外圈
型号：ASS206-103
基本代号：206-103
前缀：【AS：窄加厚内圈，带紧定螺钉】【S：圆柱外圈】
电话：13924080008

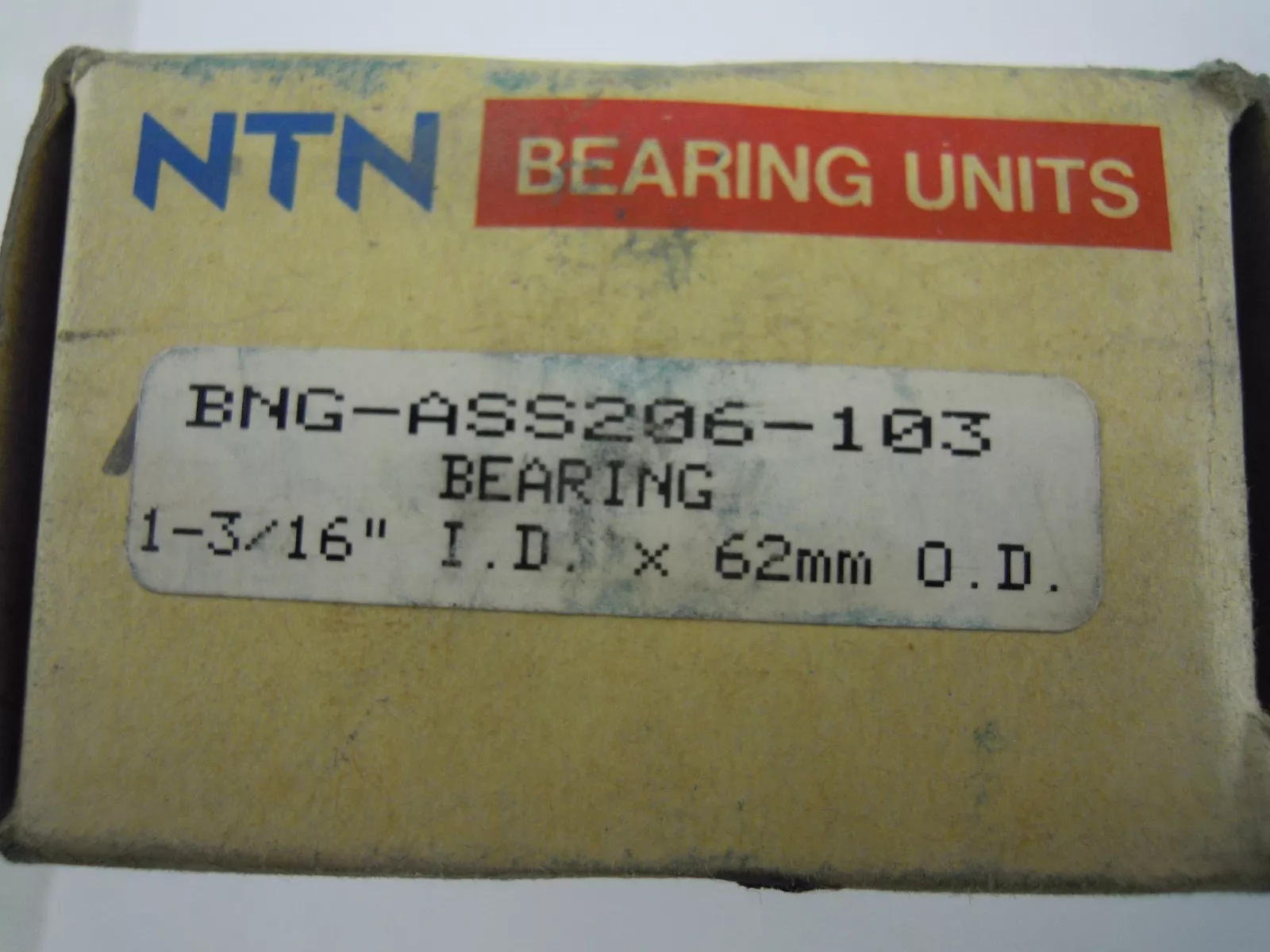

在线询价 技术咨询NTN ASS206-103轴承，轴承型号：ASS206-103N，带紧定螺钉的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽。
ASS206-103是【NTN轴承品牌】的型号，主要用在仪表、离心分离机、变速器、变速器、轧钢机齿轮箱座、制铁制钢机械、碾煤机、薄膜拉伸、起重机械等各大领域。
ASS206-103轴承的基础规格是：（30.163*62.000*29.000）。
详细信息如下：
| 尺寸参数 | |
| d | 1.1875 in 30.163 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 1.1417 in 29.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.6063 in 40.800 mm |
| S1 | 0.8268 in 21.000 mm |
| S | 0.3150 in 8.000 mm |
| a | 0.1220 in 3.100 mm |
| b | 0.0787 in 2.000 mm |
| D1 | 2.3469 in 59.610 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.556 lb 0.252 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
