添加时间：2024-11-12
更新时间：2025-04-04
价格：￥2397.57元
库存：5件/套
品牌：NTN轴承
类型：轴向载荷用双联角接触球轴承.HTA型

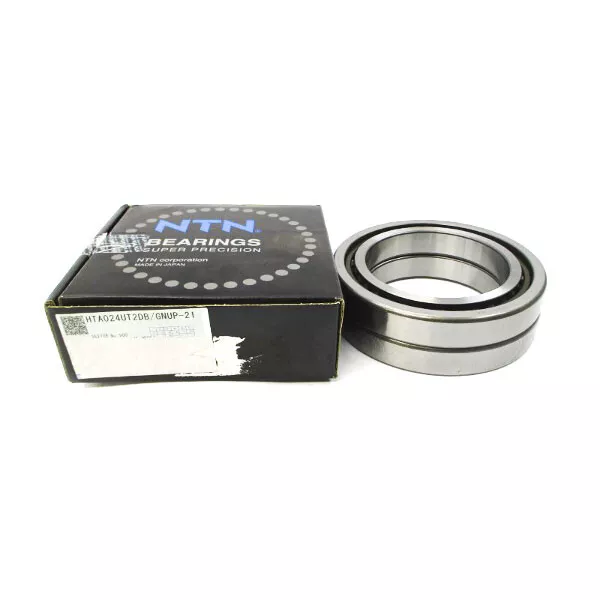

型号：HTA024UT2DB/GNUP-21
基本代号：024
前缀：【HTA：轴向载荷用双列角接触球轴承HTA型】
后缀：【U：Ultage品质】【T2：塑料，尼龙或聚四氟乙烯保持架】【DB：双列背靠背（<>）配对】【/GN：正常预紧】【UP-21：特殊精度】
电话：13924080008
在线询价 技术咨询NTN HTA024UT2DB/GNUP-21轴承，轴承型号：HTA024T1DB/GNP4L，轴向载荷双联角接触球轴承 - HTA型。
HTA024UT2DB/GNUP-21是【NTN轴承品牌】的型号，主要用在建筑机械、印刷机械、纺织机械传动轴、轧钢机辊颈、轧钢机齿轮箱座、石油钻机转环、成形机、塑料、凿岩机械等各大领域。
HTA024UT2DB/GNUP-21轴承的基础规格是：（120.000*180.000*）。
详细信息如下：
| 尺寸参数 | |
| d | 4.7244 in 120.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.0630 in 27.000 mm |
| 2B | 2.1260 in 54.000 mm |
| d1 | 5.6417 in 143.300 mm |
| D2 | 6.4370 in 163.500 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接触角 | 40 º |
| 2a | 6.0472 in 153.600 mm |
| da min | 5.2756 in 134.000 mm |
| Db max | 6.7913 in 172.500 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
| 技术参数 | |
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 6300转/分钟 |
| 极限转速-脂润滑 | 5000转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 基本额定静载荷 | 51500 lbf 228000 N 228.00 kN |
| 基本额定动载荷 | 20000 lbf 89000 N 89.00 kN |
| 附件 | 开式 |
| 重量 | 9.758 lb 4.426 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
