添加时间：2024-11-18
更新时间：2025-07-12
价格：￥960.31元
库存：2件/套
品牌：NTN轴承
类型：带偏心锁紧套外球面轴承.球面外圈
型号：UEL206-103D1
基本代号：206-103
前缀：【UEL：外球面球轴承，偏心锁紧，宽外圈】
后缀：【D1：带油槽油孔】
电话：13924080008

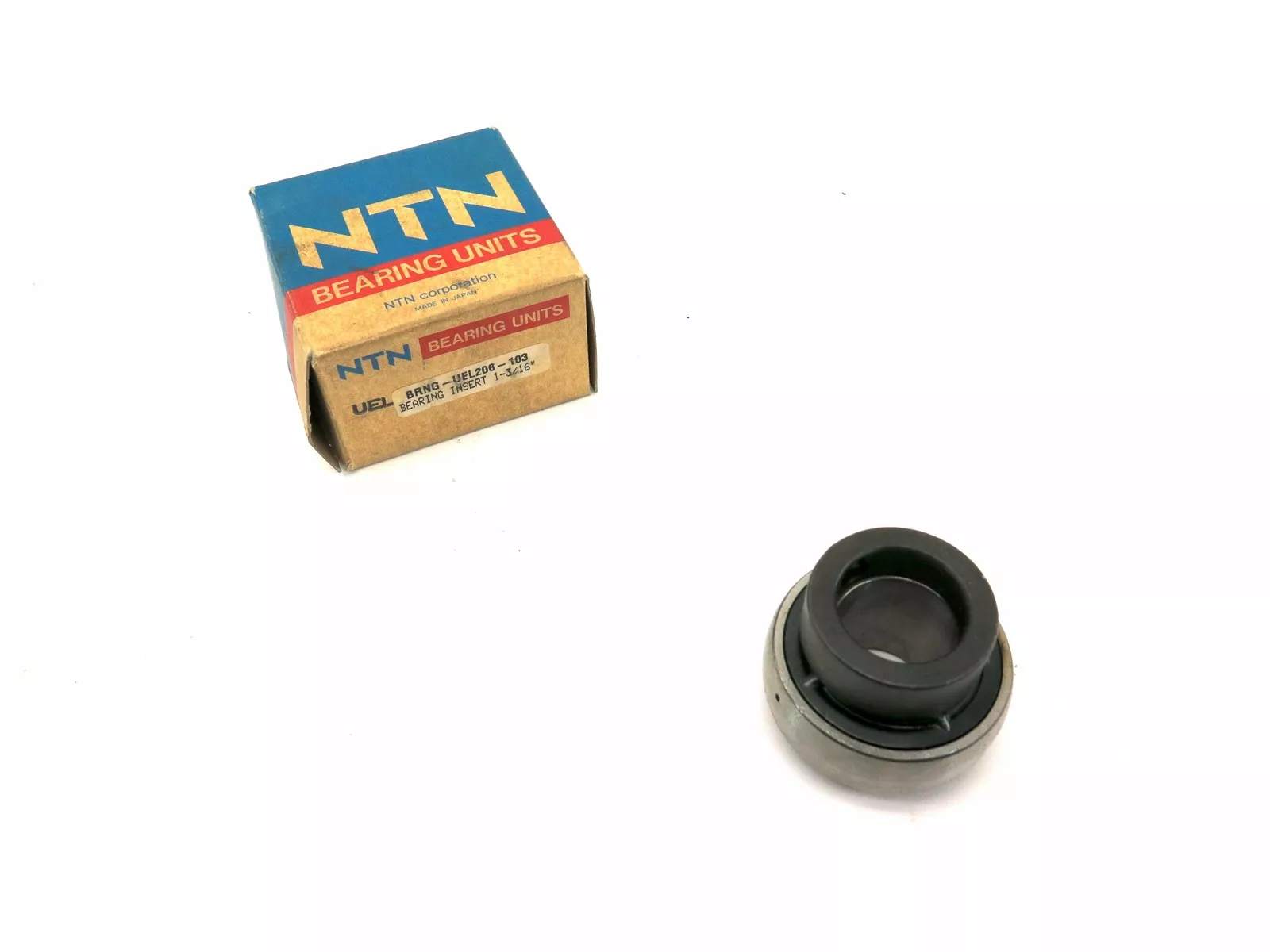

在线询价 技术咨询NTN UEL206-103D1轴承，轴承型号：UEL206-103D1，带偏心锁紧套的外球面轴承，宽外圈 - 球面外圈。
UEL206-103D1是【NTN轴承品牌】的型号，主要用在各种产业机械、离心分离机、木工机械、变速器、破碎机、制铁制钢机械、发电厂、烟草机械、堆取料机等各大领域。
UEL206-103D1轴承的基础规格是：（30.163*62.000*48.400）。
详细信息如下：
| 尺寸参数 | |
| d | 1-3/16 in 30.163 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.4370 in 36.500 mm |
| B1 | 1.9055 in 48.400 mm |
| r | 0.0394 in 1.000 mm |
| ds | 5/16-24 UNF |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.1850 in 30.100 mm |
| S | 0.7205 in 18.300 mm |
| F | 0.1811 in 4.600 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL206-103 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | C-103#BCA |
| 基础外圈型号 | 206 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.926 lb 0.420 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
