SKF回转支承轴承载荷简介

发布时间：2022-11-24 10:55:10

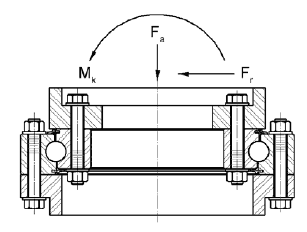

SKF回转支承轴承可承受来自相对于其旋转轴线的单个方向或多个方向载荷的应用，所有这些载荷都可以分解为作用于围绕或通过轴承中心的四个合成载荷，我们称之为径向、轴向、力矩和扭矩载荷，下图直观地描述了除扭矩外的其他三种负载，至于扭矩，其作用方式是使一个轴承套圈相对于另一个旋转。

轴承运转时产生的荷载通过安装结构和安装螺栓传递至回转支承轴承，SKF回转支承轴承虽然能够接受所有类型的组合载荷，但它们主要设计用于平行于轴承旋转轴线的载荷。

通常，轴向载荷会将轴承面相互压缩，如下图所示，这样的载荷均匀地分布在安装结构和配合轴承套圈的表面区域周围，允许更均匀的载荷分布到内部的滚动元件，因此载荷传递所涉及的所有部件上的应力水平都较低。

轴承“悬挂”时，轴向载荷主要集中在螺栓周围的较小区域，如下图所示，这种关键差异在机械设计中必须重点考虑。

垂直于回转支承轴承旋转轴的载荷称为径向载荷，当径向载荷来自位于轴承滚动元件上方或下方时，会产生围绕轴承中心的力矩载荷，在径向载荷较大（大于任何轴向载荷的10%）的应用中，需要修改接触角、保持架、安装孔配置或增加导向直径的SKF回转支承轴承。
